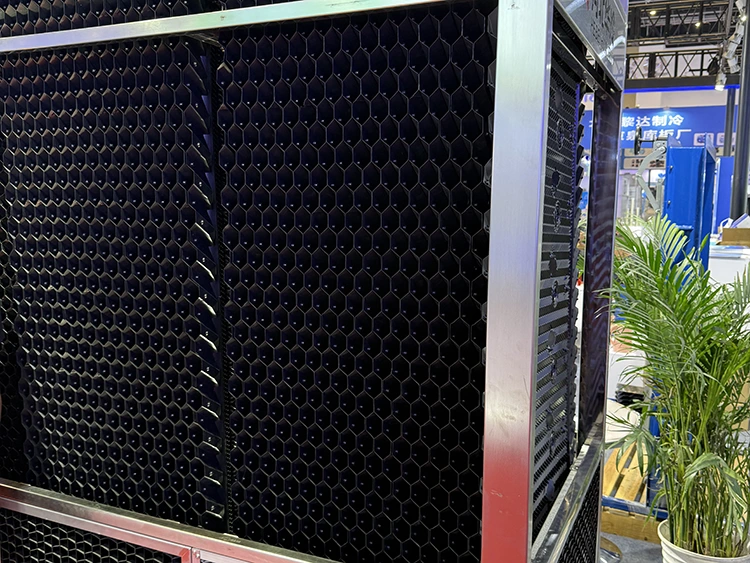

Tegenstroom verdampingscondensor

De tegenstroomverdampingscondensatoren gebruiken water en lucht als koelmedia om warmte uit te wisselen met koelgas van hoge temperatuur in de spiraalbuizen, waardoor het gas in vloeistof wordt gecondenseerd. Koelwater wordt via sproeikoppen op het buitenoppervlak van de batterijen verdeeld, terwijl axiale ventilatoren omgevingslucht naar boven door de unit zuigen. De tegengestelde water- en luchtstromen zorgen voor een zeer effectieve verdampingskoeling: een deel van het water verdampt, absorbeert grote hoeveelheden warmte die vervolgens wordt afgevoerd naar de atmosfeer. Drift-eliminators vangen meegesleepte waterdruppels op en sturen ze terug naar het bassin voor recirculatie. Een vlotterklep vult automatisch het water aan dat verloren is gegaan door verdamping.

Wat zijn de kenmerken van deze machine?

Vergeleken met conventionele lucht- of watergekoelde condensors biedt de LynxB tegenstroomverdampingscondensor:

•Ongeveer 50% lager energieverbruik vergeleken met luchtgekoelde of watergekoelde equivalenten

•Het circulerende watervolume is slechts 1/8 van dat van een shell-and-tube + koeltorensysteem

•De tegenstroomconfiguratie maximaliseert de efficiëntie van de warmtewisseling bij hoge omgevingstemperaturen

•Breed capaciteitsbereik van 450 kW tot 3.250 kW — schaalbaar tot grote industriële belastingen

•Compacte voetafdruk en laag profiel vereenvoudigen de installatie en verlagen de civieltechnische kosten

•Vooraf gemonteerd vóór verzending, om de tijd ter plaatse en de inbedrijfstellingstijd tot een minimum te beperken

•Lange levensduur met minimale onderhoudsvereisten en lage levenscycluskosten

Toepassingsbereik

De LynxB-serie is ontworpen voor grootschalige industriële koeling en proceskoeling waarbij een hoog thermisch rendement en betrouwbaarheid essentieel zijn. Typische toepassingen zijn onder meer:

•Grote koelopslag- en voedselverwerkingsfaciliteiten

•Chemische, petrochemische en farmaceutische fabrieken

•Industriële airconditioning- en proceskoelingsystemen

•Ammoniak- en Freon-koelsystemen

•Wijkkoeling en thermisch beheer van datacenters

•Elke toepassing waarbij conventionele shell-and-tube-condensors worden vervangen door koeltorens

Componentspecificaties

Elke tegenstroomverdampingscondensor uit de LynxB-serie bevat de volgende zorgvuldig ontworpen componenten:

Technische specificaties

Alle modellen zijn in de fabriek getest en worden voorgemonteerd verzonden. Waarden van ventilatorvermogen weergegeven als start/run (kW), indien van toepassing. Specificaties zijn gemeten onder standaard beoordelingsomstandigheden.

Waarom kiezen voor Lynxcool?

Eigen productiefaciliteit – Interne productie zorgt voor consistente kwaliteitscontrole en concurrerende doorlooptijden.

Modulair ontwerp — Gestandaardiseerde modules vereenvoudigen het beheer van reserveonderdelen en toekomstige capaciteitsuitbreiding.

Eersteklas corrosiebescherming — Thermisch verzinkte batterijen, behuizing van aluminium-zink, zinkrijke randverf en GVK drift-eliminators zorgen voor een lange levensduur met minimaal onderhoud.

Voorgemonteerde levering — Units worden volledig gemonteerd verzonden, waardoor de arbeidskosten ter plaatse en de inbedrijfstellingstijd aanzienlijk worden verminderd.

Veelgestelde vragen

Vraag 1: Wat is een tegenstroomverdampingscondensor?

A: Lucht beweegt naar boven terwijl water naar beneden spuit, waardoor het temperatuurverschil wordt gemaximaliseerd voor een hogere efficiëntie. Bij gelijkstroommodellen (neerwaartse stroming) bewegen lucht en water in dezelfde richting, wat een lager rendement oplevert. LynxB maakt gebruik van tegenstroom voor superieure prestaties, vooral in warme klimaten.

Vraag 2: Welke koelmiddelen zijn compatibel?

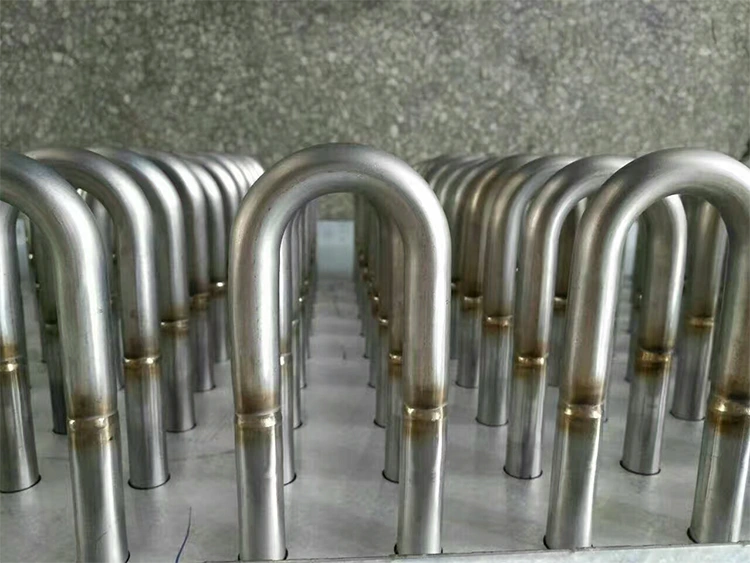

A: Ammoniak (R-717) en gewone HFK's/HCFK's (R-22, R-134a, R-404A, R-507). De spoelen zijn van hoogfrequent gelast koolstofstaal, thermisch verzinkt, geschikt voor ammoniak. Geef bij bestelling het koelmiddel op.

Vraag 3: Hoeveel water en elektriciteit verbruikt het?

A: Gebruikt ~1/8 van het water van een conventioneel shell-and-tube + koeltorensysteem en ~50% minder elektriciteit dan vergelijkbare luchtgekoelde condensors. Het waterverbruik staat vermeld in de technische tabel van elk model.

Vraag 4: Wat is het standaard bedrijfstemperatuurbereik?

A: Omgevingstemperatuur met droge bol -10 °C tot +43 °C, natte bol tot 28 °C. Neem voor extreme omstandigheden contact op met Lynxcool voor beoordeling en winterklaar maken.

Vraag 5: Welke anticorrosiemaatregelen zijn in de unit verwerkt?

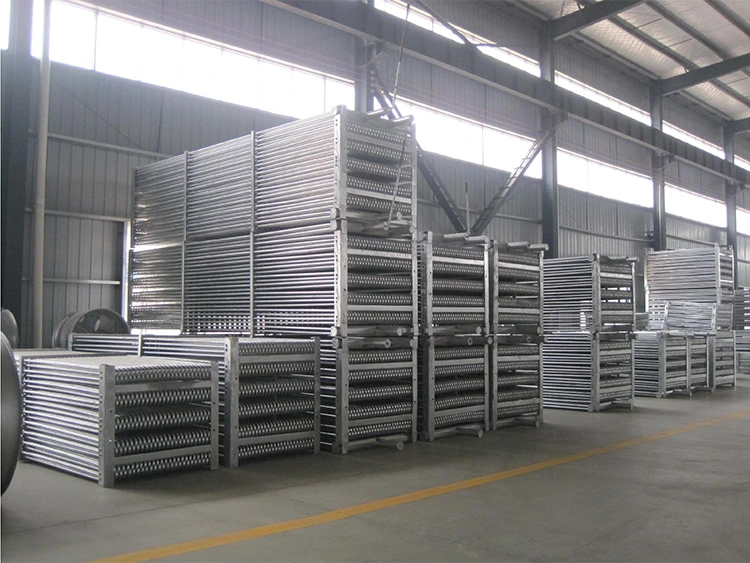

● Rollen: onder druk getest en thermisch verzinkt

● Behuizing: 2 mm Al-Zn-staal, snijranden afgedicht

● Waterleidingen: PVC

● Drift-eliminators: GVK

● Optioneel RVS bassin (304/316L) voor agressief water

● Polyurethaankit op alle verbindingen

Vraag 6: Hoe wordt het apparaat onderhouden en hoe vaak is onderhoud nodig?

Minimaal routineonderhoud. Zijpanelen maken inspectie van riemen, pomp en watersysteem mogelijk zonder uitschakeling. Jaarlijkse taken: riemspanning, bassin-/vulreiniging, controle van spuitdoppen en eliminator, elektronische inspectie van kalkremmers.

Vraag 7: Welke waterbehandeling is vereist?

Handhaaf een pH van 7–8,5, dosering van biociden en spuien. Optionele elektronische kalkremmer verkrijgbaar. Bij hard water kan het nodig zijn dat er stroomopwaarts onthard wordt.

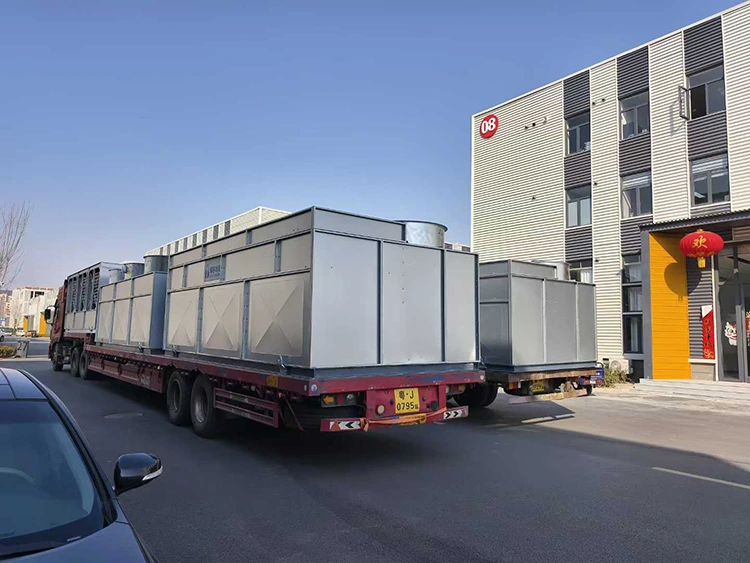

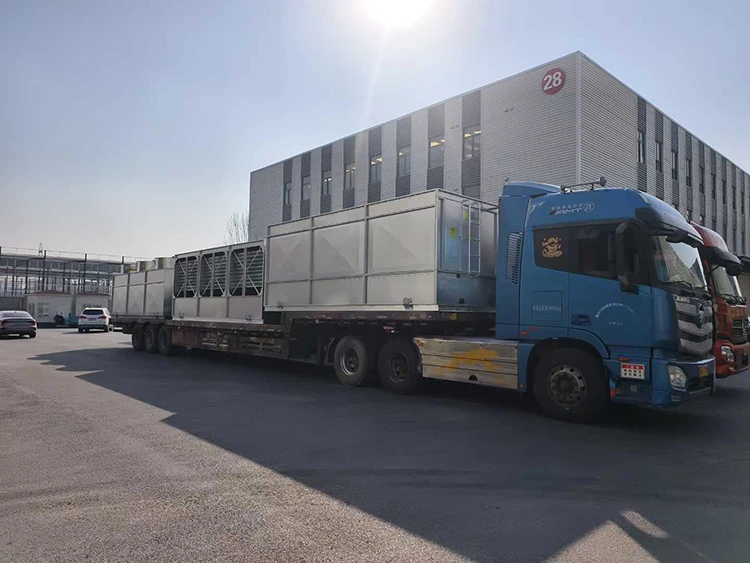

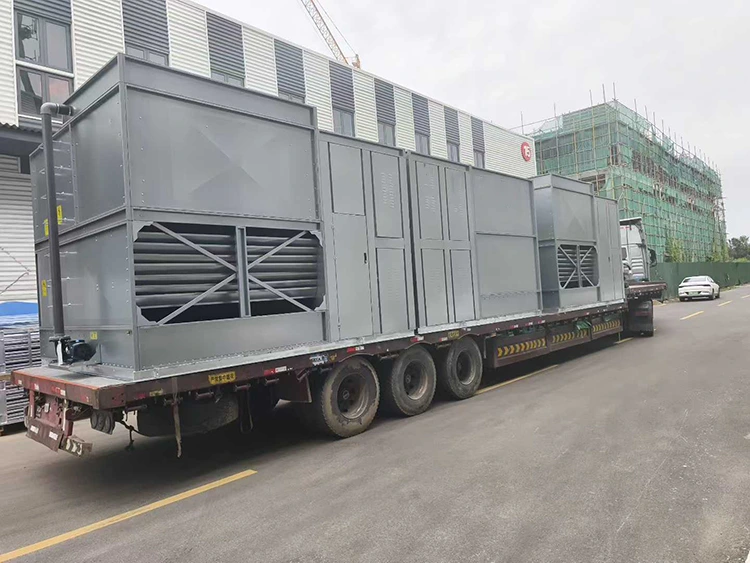

Vraag 8: Hoe wordt de unit ter plaatse verzonden en geïnstalleerd?

Eenheden volledig gemonteerd en getest. Ter plaatse: op pad plaatsen, koelmiddel, water en elektriciteit aansluiten. Voor grote modellen is mogelijk een kraan nodig – neem contact op met Lynxcool.

Vraag 9: Kan de capaciteit worden aangepast of kunnen meerdere units parallel worden gebruikt?

Ja. Standaard: 450–3.250 kW per eenheid. Meerdere units kunnen op een gemeenschappelijke header draaien voor een hogere capaciteit. Maatwerk op maat beschikbaar - zorg voor warmtebelasting, natteboltemperatuur en condensatietemperatuur.

V10: Welke garantie en after-salesondersteuning biedt Lynxcool?

Standaard garantie van 18 maanden vanaf inbedrijfstelling of 24 maanden vanaf verzending (afhankelijk van wat zich het eerst voordoet), met dekking voor fabricagefouten. Slijtageonderdelen uitgesloten. Lynxcool biedt servicepartners, reserveonderdelen en optionele uitgebreide ondersteuning.
