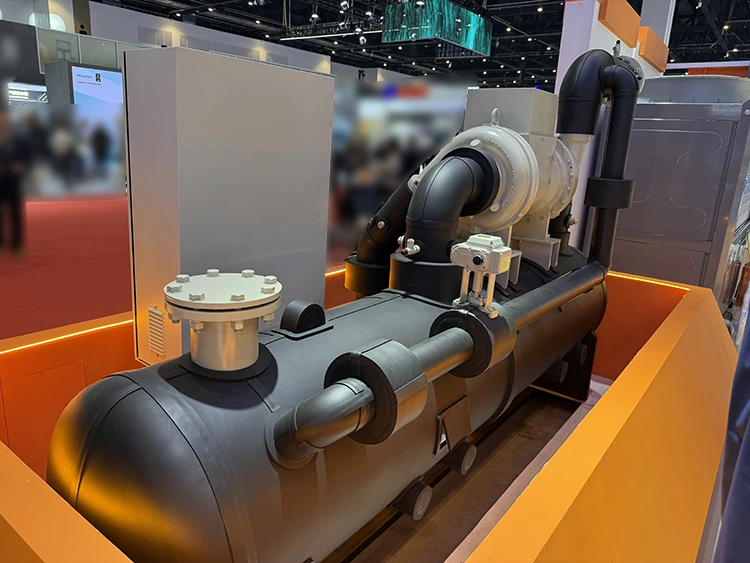

Luchtgelagerde centrifugale koelmachine

De luchtdragende centrifugale koelmachine is voorzien van een aerodynamisch geoptimaliseerde centrifugaalwaaier en een hoogfrequente inverteraandrijving, waardoor een CEL (gecombineerde energie-efficiëntieverhouding) van 6,0 tot 7,5 wordt bereikt bij volledige belasting, waarbij IPLV/NPLV-waarden doorgaans hoger zijn dan 9,0; prestaties die niet haalbaar zijn met zuiger-, scroll- of schroefcompressortechnologieën voor een gelijkwaardige koelcapaciteit.

De continue capaciteit van de unit varieert van 200 RT (700 kW) tot 2.000 RT (7.032 kW), geschikt voor stadskoelinstallaties, grote commerciële HVAC-systemen, industriële proceskoeling, datacenterinfrastructuur en farmaceutische cleanroomtoepassingen.

Technische parameters

Toepassingsbereik

Primaire markten

•Districtskoelinstallaties en gemeentelijke gekoeldwaternetwerken (400 – 2.000 RT per eenheid)

•Grote commerciële HVAC: winkelcentra, luchthavens, congrescentra, eersteklas kantoortorens

•Koelinfrastructuur voor datacenters en serverruimtes die een hoge uptime en olievrije luchtkwaliteit vereisen

•Farmaceutische, biotech- en cleanroom-proceskoeling waar olieverontreiniging onaanvaardbaar is

•Industriële proceskoeling: precisiebewerking, voedingsmiddelen- en drankenindustrie, chemische industrie en kunststofindustrie

•Hotels, ziekenhuizen en universiteitscampussen die zich richten op LEED of een gelijkwaardige certificering voor groen bouwen

Koudemiddelselectie per toepassing

•HFO-1234ze(E) — GWP < 1; de voorkeur voor nieuwe projecten op het gebied van naleving van de EU-F-gas- en China GB-koelmiddelregelgeving

•HFC-134a — bewezen betrouwbaarheid in het veld, geschikt voor retrofitprojecten ter vervanging van oude centrifugaalkoelers

Belangrijkste technische kenmerken

1. Actieve luchtlagertechnologie – nul olie, nul wrijving

De luchtgelagerde centrifugale koelmachine maakt gebruik van de eigen perslucht van de compressor om asophanging te bereiken, waardoor de noodzaak voor zeldzame aardmetalen magneten, elektromagnetische spoelen of speciale lagerbesturingsvoedingen wordt geëlimineerd. De luchtwig stabiliseert automatisch met de rotatiesnelheid, waardoor inherente systeemstabiliteit, een eenvoudige besturingsarchitectuur en vrijwel nulstoringsmodi worden gegarandeerd.

2. Dual-Loop-optimalisatie van energie-efficiëntie

Het systeem past tegelijkertijd de variabele frequentiesnelheid (10%–100%) van de compressor en de hoek van de inlaatleischoepen aan om het hele jaar door een optimaal vermogen te bereiken onder deellastomstandigheden, waardoor hoge IPLV/NPLV-waarden en een stabiele werking worden gegarandeerd, zelfs bij lage belasting, zonder overspannings- of bypass-risico's.

3. Olievrij koelcircuit

Er is geen smeerolie nodig, waardoor efficiëntieverliezen als gevolg van de vorming van oliefilms in de warmtewisselaar worden geëlimineerd. De algehele prestaties van de warmtewisseling blijven op de fabrieksnormen, waardoor er geen onderhoud aan olieafscheiders, oliepompen of olieretoursystemen nodig is.

4. Zeer efficiënte shell-and-tube-warmtewisselaar

De verdamper en condensor maken gebruik van versterkte koperen buizen, met corrosiebestendige titanium inzetstukken aan de waterzijde en geoptimaliseerde microvinnen aan de koelmiddelzijde, waardoor de nucleatiekook- en filmcondensatiecoëfficiënten worden verbeterd. Het onderhoudspaneel voor de buizenbundel ondersteunt mechanische reiniging ter plaatse, waardoor de noodzaak voor het terugwinnen van koelmiddel wordt geëlimineerd.

5. PLC intelligente bediening

Registreert elke seconde bedrijfsparameters, met ingebouwde opslag van trendgegevens van 12 maanden. Met voorspellende diagnostiek kunnen afwijkingen zoals de luchtspleet van de lagers, de verkalking van de waaier en de verkalking van de warmtewisselaar vooraf worden opgespoord. Het maakt verbinding met BMS/DCIM via Modbus TCP/BACnet IP, en een optionele cloudgateway maakt monitoring op afstand en proactieve services mogelijk.

6. Bijna stil, trillingsarm

Luchtlagers en variabele frequentieregeling elimineren wrijving en pulsaties van de stroomfrequentie. Het geluidsniveau op 1 meter onder volledige belasting is ≤80 dB(A), en trillingen zijn vrijwel geheel afwezig in de bouwconstructie, waardoor de noodzaak voor veerbelaste trillingsisolatiebases wordt geëlimineerd.

Waarom samenwerken met Lynxcool

Luchtgelagerd versus magnetisch lager versus oliegesmeerd – eerlijke vergelijking

Luchtgelagerde centrifugale koelmachines bereiken een olievrije werking door middel van elektromagnetische levitatie. Ze delen veel efficiëntievoordelen met ontwerpen met luchtlagers, maar brengen een hogere complexiteit van de lagercontroller met zich mee, een risico op de toeleveringsketen van zeldzame aardmagneten en een grotere gevoeligheid voor verstoringen van de netvoedingskwaliteit. Luchtgelagerde ontwerpen hebben geen permanente magneten, geen voeding voor de lagers en geen risico op demagnetisering van de magneet – vooral relevant in industriële omgevingen met hoge omgevingstemperaturen of hoge trillingen.

Oliegesmeerde centrifugale koelmachines brengen lagere initiële kosten met zich mee, maar brengen doorlopende kosten met zich mee: olieverversingen, onderhoud van de olieafscheiders, energieverbruik van olieverwarmers het hele jaar door, en geleidelijke verslechtering van de warmteoverdracht door olieverontreiniging. Uit analyses van de totale eigendomskosten (TCO) over de levenscyclus blijkt consistent dat luchtgelagerde of magnetisch gelagerde koelmachines binnen 3 tot 5 jaar terugverdiend zijn ten opzichte van oliegesmeerde equivalenten tegen Chinese commerciële elektriciteitstarieven.

Lynxcool-voordelen

•Volledig capaciteitsbereik 200 – 2.000 RT vanaf één enkel productplatform – minder technische interfaces voor installaties met meerdere units

•Dubbel koelmiddelontwerp (HFO-1234ze of HFC-134a) uit voorraad – geen vertraging bij speciale bestellingen voor projecten met een laag GWP

•Fabrieksprestatietests volgens AHRI 550/590 met gekalibreerde instrumenten en getuige FAT beschikbaar

•LynxMind™ BMS/DCIM-integratie vooraf geconfigureerd — reduceert inbedrijfstelling op locatie tot uren in plaats van dagen

•De ingangsoptie voor middenspanning (10 kV) maakt een neerwaartse transformator in grote stadskoelingsinstallaties overbodig

•Prijsvoordeel van Chinese makelij: 20 – 35% lager dan vergelijkbare Europese of Noord-Amerikaanse merken met vergelijkbare gecertificeerde prestatieniveaus

•Meer dan 800 luchtgelagerde centrifugaalkoelers geïnstalleerd in China, Zuidoost-Azië en het Midden-Oosten

Veelgestelde vragen

Vraag: Wat is het verschil tussen luchtgelagerde en magnetische lagertechnologie?

A: Beide bereiken een olievrije, wrijvingsloze werking van de compressor. Magnetisch lager maakt gebruik van elektromagnetische spoelen en zeldzame aardmagneten om de as te laten zweven, waardoor een speciale voeding voor de lagercontroller nodig is en gevoelig voor stroomstoringen. Luchtlagers maken gebruik van een luchtfilm onder druk die door de compressor zelf wordt gegenereerd (geen magneten, geen spoelen, geen afzonderlijke voeding) wat resulteert in een eenvoudigere, robuustere architectuur met een lagere gevoeligheid voor gebeurtenissen op het gebied van de netvoedingskwaliteit.

Vraag: Hoe presteert de luchtgelagerde centrifugaalkoeler bij deellast?

A: De LynxMind™ dual-loop VFD + IGV-besturing volgt continu het minimumvermogenspunt. Bij een belasting van 50% overschrijdt de COP doorgaans de waarden bij volledige belasting met 20 – 40%, en de unit blijft stabiel werken tot 10% zonder overspanningsbeveiligingsbypass. Gepubliceerde IPLV/NPLV-beoordelingen van ≥ 9,0 weerspiegelen gewogen prestaties bij deellast in de praktijk, en niet een test op één punt.

Vraag: Is regelmatig olie-onderhoud nog steeds nodig?

A: Geen enkel olie-onderhoud. Het koelcircuit bevat geen smeerolie. Er zijn geen olieafscheiders, olieverwarmers, oliepompen, oliefilters of olieverversingsintervallen. Routineonderhoud bestaat uit een jaarlijkse verificatie van de luchtspleet van de lagers (niet-invasief, via de LynxMind™-diagnostiek), een jaarlijkse controle op koelmiddellekken en periodieke borstelbeurten van de condensor-/verdamperbuizen – allemaal haalbaar zonder terugwinning van koelmiddel.

Vraag: Welk koudemiddel moeten we opgeven voor een nieuw project?

A: HFO-1234ze(E) wordt aanbevolen voor nieuwe installaties. Het aardopwarmingspotentieel (GWP) van < 1 maakt het systeem toekomstbestendig tegen strengere F-gasregelgeving in China en de exportmarkten, en de thermodynamische eigenschappen passen goed bij de centrifugaalwaaiergeometrie voor maximale efficiëntie. HFC-134a blijft beschikbaar voor retrofitprojecten waar bestaand leidingwerk of locatielogistiek dit bevorderen.

Vraag: Wat zijn de kwaliteitseisen voor gekoeld water en condensorwater?

A: Gekoeld water: pH 7,0 – 9,0, hardheid ≤ 300 ppm CaCO₃, chloride ≤ 200 ppm, totaal zwevende vaste stoffen ≤ 50 ppm. Condensorwater: dezelfde pH- en hardheidslimieten; Voor open koeltorens adviseren wij een chemicaliëndoseersysteem. Gedetailleerde waterkwaliteitsspecificaties en richtlijnen voor chemische behandeling worden bij elke unit geleverd.

Vraag: Wat is de opstartstroom en welke invloed heeft dit op het bouwen van elektrische infrastructuur?

A: VFD-zachte start beperkt de inschakelstroom tot ongeveer 100 – 110% van de bedrijfsstroom bij volledige belasting – feitelijk nul piek vergeleken met de 300 – 600% inschakelstroom van over-de-lijn starters. Hierdoor kunnen meerdere eenheden achter elkaar worden gestart zonder dat het hoofdverdeelbord te groot wordt, en wordt de complexiteit van de motorstartbeveiligingscoördinatie die bij conventionele ontwerpen voorkomt, geëlimineerd.

Vraag: Welke garanties en serviceondersteuning biedt Lynxcool?

A: Standaardgarantie: 24 maanden op compressormontage, 12 maanden op elektrische en besturingscomponenten, vanaf de datum van inbedrijfstelling. Uitgebreide garantiepakketten (tot 60 maanden) en jaarlijkse onderhoudscontracten met bewaking op afstand zijn beschikbaar. Lynxcool beschikt over regionale servicecentra in grote Chinese steden en kan door de fabriek geautoriseerde servicepartnerschappen regelen op de markten in Zuidoost-Azië en het Midden-Oosten.
