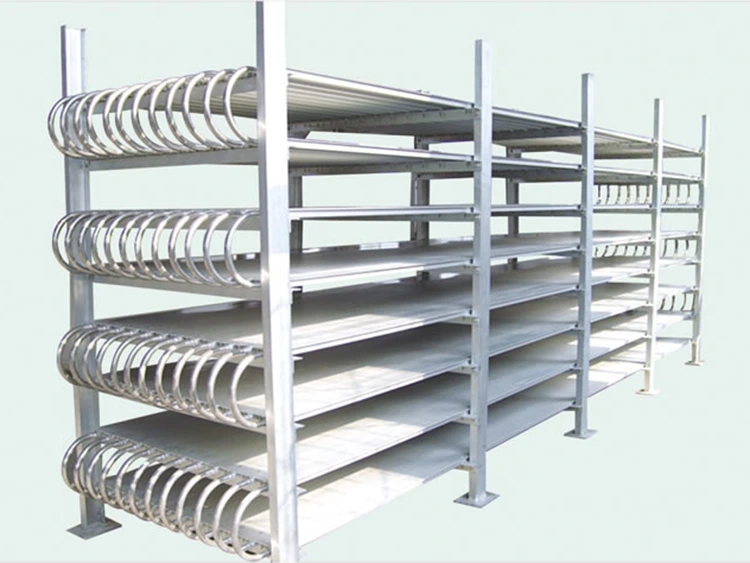

Aluminium vlakke plaat vriesplank

Het aluminium vlakke plaatvriesrek van Lynxcool is ontworpen voor industriële klanten die op zoek zijn naar hoge efficiëntie, betrouwbaarheid en kosteneffectiviteit. Het systeem maakt gebruik van meerlaagse holle gegoten aluminium platen, waarbij het koelmiddel rechtstreeks op de platen circuleert, die op onafhankelijke gegalvaniseerde of roestvrijstalen steunen zijn gemonteerd. Het bevriezen wordt bereikt door directe geleiding, waardoor er geen ventilatoren, geforceerde luchtstroom of bewegende delen nodig zijn, waardoor het energieverbruik van de ventilator, de motorhitte en het geluid worden vermeden.

Wij leveren deze vriesrekken aan vissersvaartuigen, visverwerkingsfabrieken aan de wal, vleeskoelopslagplaatsen, snelvriezers en farmaceutische koelopslagfaciliteiten over de hele wereld. Onze aluminium constructie combineert uitstekende thermische geleidbaarheid met lichtgewicht duurzaamheid, terwijl het ventilatorloze ontwerp de luchtvochtigheid handhaaft en de energiekosten aanzienlijk verlaagt. Elke unit voldoet aan de materiaalnormen voor levensmiddelen, is in de fabriek onder druk getest en is compatibel met de koelmiddelen R404A, R507A, R448A, R449A, R22 en R717 (ammoniak).

Technische kenmerken

1.Precisie gegoten aluminium platen

Onze platen zijn CNC-gegoten uit een AA3003-aluminiumlegering en beschikken over naadloze, parallelle koelmiddelkanalen. Dit monolithische ontwerp elimineert veel voorkomende faalpunten, waardoor betrouwbaarheid op de lange termijn wordt gegarandeerd. Elke plaat wordt uitvoerig getest op vlakheid en drukintegriteit, waardoor consistente prestaties worden gegarandeerd.

2. Directe geleidingsbevriezing

Voor sneller invriezen maken wij gebruik van directe geleiding. Warmte wordt rechtstreeks van het product via de aluminiumplaat naar het koelmiddel overgedragen, waarbij de luchtweerstand wordt omzeild. Dankzij de superieure thermische geleidbaarheid van aluminium realiseren we een energiebesparing van 20-35% in vergelijking met traditionele fan-coil-systemen, terwijl we sneller bevriezen van onderaf mogelijk maken.

3. Aangepaste meerlaagse rackstructuren

Onze rekken zijn ontworpen om aan uw specifieke behoeften te voldoen en variëren van 3 tot 10 niveaus met aanpasbare plaatafmetingen (lengte 1000-3000 mm) en afstand tussen de niveaus (100-500 mm). Dit verticale ontwerp maximaliseert het vriesoppervlak, optimaliseert de koelopslagcapaciteit en bespaart waardevolle vloerruimte.

4. Koude opslag thermische massa

Onze aluminium vlakke plaat-vriesplank slaat koude energie op, waardoor de startfrequentie van de compressor en de piekenergievraag worden verminderd. Dit verbetert de systeemefficiëntie, zorgt voor stabiele temperaturen en verlengt de levensduur van de apparatuur, vooral voor temperatuurgevoelige producten zoals zeevruchten en farmaceutische producten.

5. Geïntegreerde elektrische ontdooiing

Elke plank is voorzien van elektrische ontdooi-elementen en roestvrijstalen lekbakken. Ontdooicycli worden geactiveerd op basis van tijd- of vorstsensoren, waardoor een efficiënte verwijdering van smeltwater wordt gegarandeerd en een optimale warmteoverdrachtsprestatie behouden blijft.

6. Compatibiliteit met ammoniak en voedselhygiëne

Onze units zijn compatibel met ammoniak (R717) en gebouwd met voedselveilig aluminium en roestvrij staal voor duurzaamheid en veiligheid. Ze voldoen aan de internationale normen voor voedselhygiëne, met volledige documentatie over de naleving van materialen ter ondersteuning van uw certificerings- en auditbehoeften.

Technische parameters

Toepassingsbereik

1. Koeling van vissersvaartuigen

De aluminium vriesrekken met vlakke platen van Lynxcool zijn speciaal ontworpen voor vissersvaartuigen en bieden een snelle invriesmogelijkheid om ervoor te zorgen dat hele vis, gestripte vis en visfilets onmiddellijk na de vangst worden ingevroren. Ze maken gebruik van directe geleidingsbevriezing en een lichtgewicht ontwerp. Ze zijn compatibel met ammoniak (R717) en HFC-koelmiddelen, voldoen aan de vereisten voor gewichtsbeheersing van schepen en zijn aangepast aan zware maritieme omgevingen.

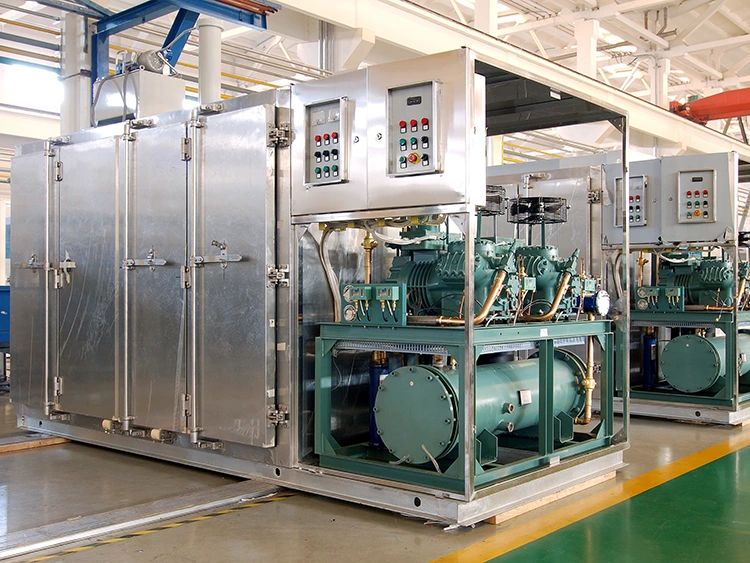

2. Blastvrieseenheden

Snelvriesunits geschikt voor vlees, vis en kant-en-klaarmaaltijden verbeteren de invriesefficiëntie door direct contact met het product. Koude luchtcirculatie zorgt voor een gelijkmatige bevriezing van het productoppervlak. Ze zijn verkrijgbaar in standaard- en aangepaste formaten en passen perfect bij de industriële vriesbehoeften.

3. Koude opslag op gemiddelde en lage temperatuur

Dit product vervangt traditionele passieve rekken, maakt direct contact met bevroren producten en verbetert de koelefficiëntie. De thermische massa van de vriesrekken vermindert effectief de temperatuurschommelingen tijdens het ontdooien en het openen van de deur, wat perfect aansluit bij de bestaande architectuur voor koelopslag.

4. Farmaceutische en biologische productkoeling

De aluminium vriesrekken met vlakke platen van Lynxcool zorgen voor stabiele temperaturen voor farmaceutische producten, vaccins en biologische monsters die op trays worden bewaard. Direct contact met de vriesplaat voorkomt temperatuurschommelingen, voldoet aan de reinheidsnormen van de farmaceutische industrie en voldoet aan de standaard hygiëne-eisen voor koude opslag.

5. Visverwerking aan de wal

Dit product wordt gebruikt als koelplatform bij de visverwerking aan de wal om een ​​snelle koeling van de vis tijdens de verwerking te garanderen en bacteriegroei te voorkomen. Het maakt gebruik van een 316L roestvrijstalen frame en aluminiumlegeringsplaten, die een sterke corrosieweerstand en aanpassingsvermogen bieden aan zware maritieme verwerkingsomgevingen.

Waarom samenwerken met Lynxcool

Lynxcool ontwerpt en produceert al meer dan 20 jaar de aluminium vlakke plaat-vriesplank in China en levert aan vissersvaartuigen, aannemers van koelhuizen, ingenieurs van voedselverwerkingsfabrieken en ontwerpers van farmaceutische faciliteiten in Azië-Pacific, het Midden-Oosten en daarbuiten. Onze productielijn voor aluminiumplaten maakt gebruik van CNC-gestuurde gegoten apparatuur en speciale drukteststations om een ​​consistente plaatkwaliteit en koelmiddelintegriteit te garanderen voor elke in China geproduceerde eenheid. Hieronder vindt u de belangrijkste redenen waarom klanten Lynxcool kiezen als hun partner voor aluminium vlakke plaatvriesplanken.

Certificeringen en normen

•ISO 9001 — Kwaliteitsmanagementsysteem, productiefaciliteit in China

•Fabriekstest met persluchtdruk — 100% per plaat bij 1,5× ontwerpdruk; certificaat afgegeven

•Aluminiumlegering van voedselhygiënekwaliteit — conformiteitsverklaring van het materiaal per eenheid

•GB/T 15912 — Chinese nationale norm voor ribbenbuizen van aluminium en aluminiumlegeringen (van toepassing op kanaalgeometrie)

•Compatibel met GB 50072 – Chinese code voor ontwerp van koude opslag

•CE/PED-conforme configuraties beschikbaar voor export op de Europese markt

•Configuraties met ammoniak (R717) beschikbaar — volledig aluminium circuit; geen koper of koperlegeringen

•Configuraties met maritieme specificaties — trillingsbestendige verbindingen; tegen corrosie beschermde rackframes

Veelgestelde vragen

Vraag: Waarin verschilt een aluminium vriesplank met vlakke plaat van een aluminium buisspiraalverdamper?

A: Beide zijn verdampers met natuurlijke convectie zonder ventilator, gemaakt van aluminium, maar ze werken anders. De pijpspiraal maakt gebruik van natuurlijke luchtconvectie via lamellenkanalen om de lucht in de kamer te koelen, waardoor deze ideaal is voor omgevingskoeling. Het vlakke platenrek is echter afhankelijk van directe warmtegeleiding van het product naar het koelmiddel, wat superieure efficiëntie biedt wanneer producten in direct contact met de plaat staan, zoals artikelen met een platte bodem.

Vraag: Welke producten zijn het meest geschikt voor vriesplanken van aluminium vlakke platen?

A: Ideale producten zijn onder meer producten met een platte bodem, zoals hele, gestripte of gefileerde vis, voedsel in dozen of in trays, en geportioneerde items in platte containers. Producten met een onregelmatige vorm, zoals gehaktballetjes of losse groenten, hebben meer baat bij een pijpspiraal of fan-coil verdamper.

Vraag: Kan het aluminium vlakke plaatrek worden gebruikt met ammoniak (R717)?

A: Ja, aluminium is compatibel met ammoniak, in tegenstelling tot koper. Lynxcool biedt aluminiumplaten met ammoniakclassificatie en componenten die compatibel zijn met ammoniak, die onder druk zijn getest volgens dezelfde norm als HFC-units.

Vraag: Hoe ontdooi ik de borden en hoe vaak is ontdooien nodig?

A: Elektrisch ontdooien is standaard, waarbij gebruik wordt gemaakt van verwarmingselementen om de plaattemperatuur boven 0°C te brengen. De ontdooifrequentie is doorgaans één of twee keer per dag en kan worden aangepast op basis van de toepassingsbehoeften. Het smeltwater loopt in een bak en wordt naar buiten geleid.

Vraag: Welke rackafmetingen zijn beschikbaar en kunnen aangepaste formaten worden gemaakt?

A: Het standaard aluminium vlakke plaatvriesrek varieert in lengte van 1000 mm tot 3000 mm, breedte van 500 mm tot 1500 mm en hoogte van 1500 mm tot 1500 mm. We kunnen aangepaste configuraties leveren op basis van koelopslag- of productafmetingen, en maatdiagrammen en koudemiddeldiagrammen leveren.
