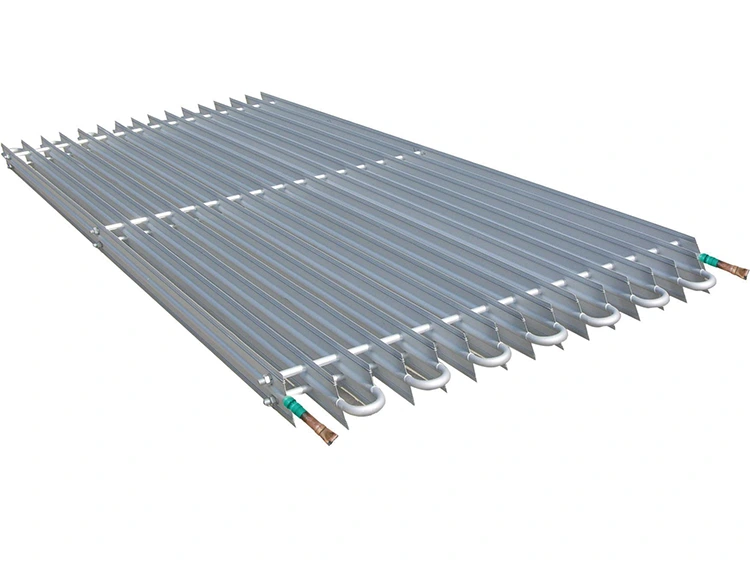

Aluminium buisspiraal

Elke aluminium pijpspiraaleenheid maakt gebruik van ribbenbuizen van geëxtrudeerde aluminiumlegeringen met een "externe vin/interne draad"-structuur. De vinnen en het buislichaam zijn stevig met elkaar verbonden via een gietproces in één stap, waardoor een permanente metallurgische verbinding tussen de twee wordt gegarandeerd; dit elimineert effectief de thermische contactweerstand tussen de vinnen en de buis. Voorafgaand aan verzending wordt elke unit onderworpen aan strenge druktests met behulp van perslucht. Verder zijn de units standaard voorzien van een geïntegreerd elektrisch ontdooisysteem en een lekbak. Toepasbare koelmiddelen zijn onder meer: ​​HFK's (R404A, R507A, R134a, R448A, R449A) en ammoniak (R717).

Belangrijkste mogelijkheden

•Ventilatorloze natuurlijke convectie — luchtcirculatie met schoorsteeneffect door parallelle lamelkanalen; nul energieverbruik van de ventilator; geen warmtewinst door ventilatormotor.

•Lage productuitdroging: lage luchtsnelheid en hoge relatieve vochtigheid in de koelruimte minimaliseren het droogverlies van opgeslagen voedselproducten in vergelijking met ventilatorconvectorverdampers.

•Kleine temperatuurschommelingen — stabiele koelceltemperatuur met verminderde cyclusamplitude; verbeterde productkwaliteit en houdbaarheid.

•Koudeopslageffect – de thermische massa van het aluminium verdamperlichaam slaat koude energie op, waardoor de startfrequentie van de compressor wordt verminderd en de levensduur van de compressor wordt verlengd.

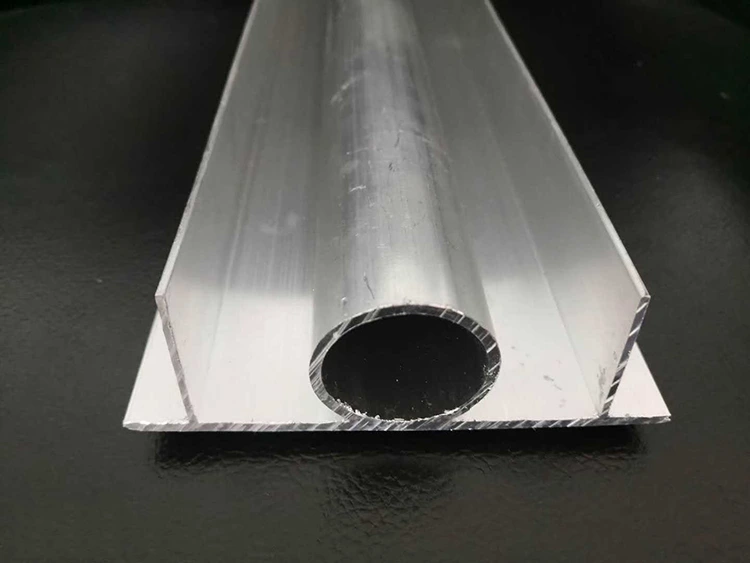

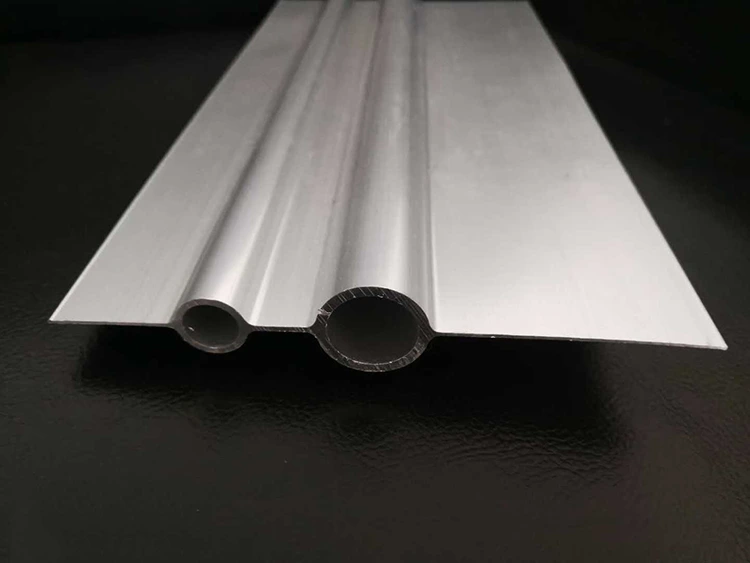

• Buisstructuur met buitenvin/binnendraad — enkele gegoten persing; buitenste vinnen maximaliseren de warmteoverdracht aan de luchtzijde; binnendraad vermindert de filmweerstand aan de koelmiddelzijde en de koelmiddelvulling.

•Elektrisch ontdooien met lekbak — geïntegreerde elektrische verwarmingselementen en opvangbak; automatische ontdooiing op basis van een tijdklok of sensor.

• Compatibel met ammoniak en HFK – materiaal van aluminiumlegering compatibel met zowel HFC- als R717-koelmiddelen (ammoniak); geproduceerd in China volgens materiaalnormen voor voedselhygiëne.

Technische parameters

Alle aluminium buisspoelen worden vervaardigd en onder druk getest in China. De fabrieksdocumentatie omvat: testcertificaat voor persluchtlektest, verklaring van overeenstemming met het materiaal (aluminiumlegering van voedselhygiënekwaliteit) en dimensionaal inspectierapport. Elke eenheid die vanuit onze Chinese productiefaciliteit wordt verzonden, wordt geleverd met een compleet documentatiepakket.

Toepassingsbereik

Koelcellen met gemiddelde en lage temperatuur | −5°C tot −30°C

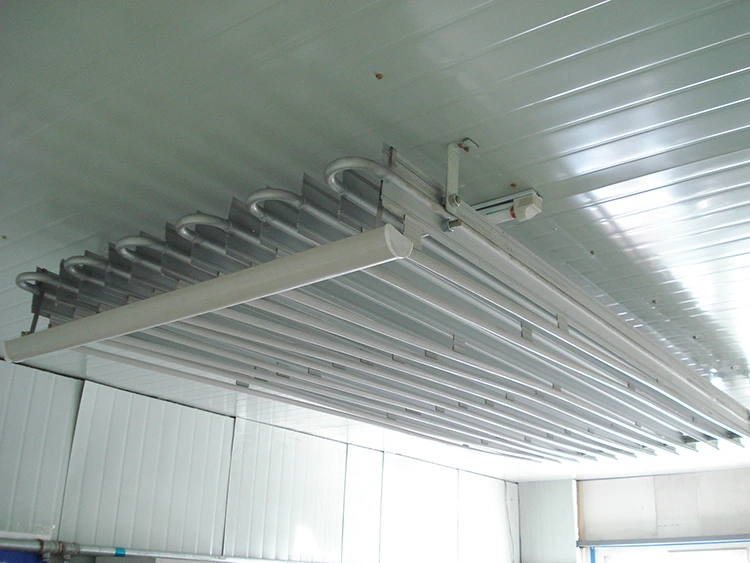

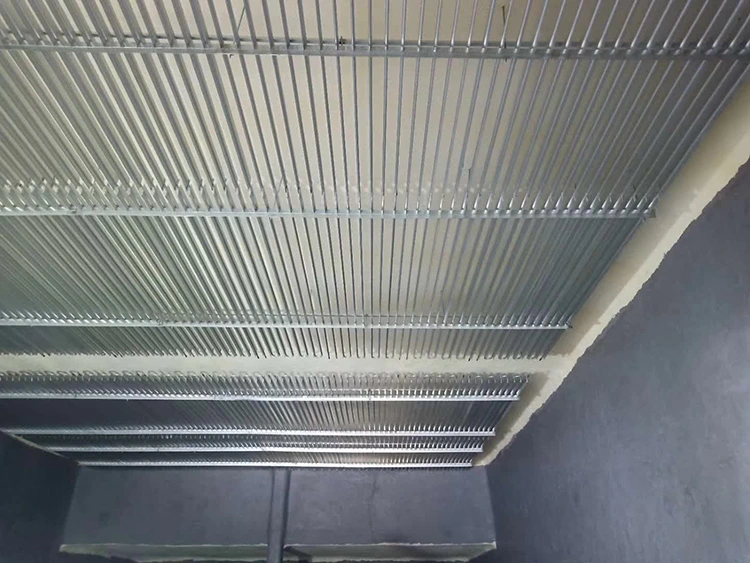

Lynxcool aluminium pijpspiralen uit China bieden plafondgemonteerde verdamping voor vlees, gevogelte, zeevruchten, zuivel, fruit en groenten. Natuurlijke convectie zorgt voor een hoge luchtvochtigheid, waardoor uitdroging en gewichtsverlies worden verminderd – beter dan fan-coil-systemen.

Koude opslag van vis en waterproducten | −15°C tot −25°C

Zorg voor stabiele lage temperaturen en een hoge luchtvochtigheid voor vis en zeevruchten. Een lage luchtsnelheid vermindert het vochtverlies. Ammoniak-compatibel voor R717-systemen.

Farmaceutische en medische koelhuizen | +2°C tot −20°C

Stabiele temperatuur en vochtigheid voor farmaceutische producten, vaccins en biologische producten. Aluminiumlegering voldoet aan farmaceutische hygiënenormen.

Verse producten en tuinbouwkoude opslag | 0°C tot −5°C

Het ontwerp zonder ventilator behoudt een luchtvochtigheid van meer dan 90% en voorkomt verwelkings- en vriesschade voor fruit, groenten en bloemen.

Snelkoel- en voorkoelkamers | −5°C tot −15°C

Aan het plafond gemonteerde batterijen houden vocht vast, verminderen uitdroging en werken stil: ideaal voor hoogwaardige producten.

Waarom samenwerken met Lynxcool

1. Meer dan 20 jaar ervaring

Lynxcool ontwerpt en produceert al meer dan 20 jaar aluminium buisspoelen in China. Wij leveren koelhuisaannemers, systeemintegrators en eindgebruikers in de Azië-Pacific, het Midden-Oosten en daarbuiten.

2. Precisie gegoten vinbuisproductie

CNC-gestuurde gegoten vinnen die integraal met de buiswand zijn gevormd.

Elimineert warmteoverdrachtsverlies door mechanische uitzetting.

Elke spoel wordt onder druk getest en wordt geleverd met een door de fabriek uitgegeven lekcertificaat.

3. Ondersteuning voor thermisch ontwerp en maatvoering

Volledige berekening van de warmtebelasting in koelhuizen en thermische dimensionering.

Geoptimaliseerde buisdiameter, lamellenafstand en circuitindeling voor plafondruimte.

Schattingen van de koelmiddelvulling en lay-outtekeningen verstrekt door onze in China gevestigde technici.

4. Materialen van voedselhygiënekwaliteit

Aluminiumlegering met geanodiseerde of speciale oppervlaktebehandeling.

Voldoet aan de Chinese en internationale normen voor voedselcontact.

Binnenbanden gereinigd vóór montage; conformiteitsverklaring inbegrepen.

5. Compatibiliteit met ammoniak

Volledig compatibel met R717-ammoniakkoeling.

Volledig aluminium fittingen en aansluitingen; geen koperen componenten.

Geschikt voor grote voedselverwerkings- en koelketenfaciliteiten.

6. Concurrerende prijzen uit China

Hoogwaardige, voedselhygiëne-gecertificeerde spiralen tegen concurrerende prijzen.

Volledige fabrieksdocumentatie: lektestcertificaat, materiaalverklaring, installatiehandleiding, bedradingsschema ontdooiing.

Korte doorlooptijden voor herhaalde OEM-bestellingen met onderhouden productietools.

Certificeringen

•ISO 9001 — Kwaliteitsmanagementsysteem, productiefaciliteit in China

•Aluminiumlegering van voedselhygiënekwaliteit — conformiteitsverklaring van het materiaal per eenheid

•Fabriekstest op persluchtlek — 100% getest; certificaat afgegeven per eenheid

•GB/T 15912 — Chinese nationale norm voor lamellenbuizen van aluminium en aluminiumlegeringen

•Compatibel met GB 50072 — China Code for Design of Cold Storage (Q = K·A·Δt berekeningsbasis)

•CE/PED-conforme configuraties beschikbaar voor export op de Europese markt

•Configuraties met ammoniakclassificatie (R717) verkrijgbaar met volledig aluminium fittingen

Geval

•Tienduizenden aluminium buisspiralen geproduceerd in China en wereldwijd geïnstalleerd

•Geleverd aan aannemers van koelhuizen, voedselverwerkingsfabrieken, visserijfaciliteiten en farmaceutische koelketens in de Azië-Pacific en het Midden-Oosten

•Zowel HFK- als ammoniakkoelsystemen worden gebruikt

•98% tijdige levering vanuit onze productiefaciliteit in China

•Standaardgarantie: 24 maanden vanaf de datum van verzending tegen fabricagefouten

Veelgestelde vragen

Vraag 1: Wat is het schoorsteeneffect en waarom is het belangrijk?

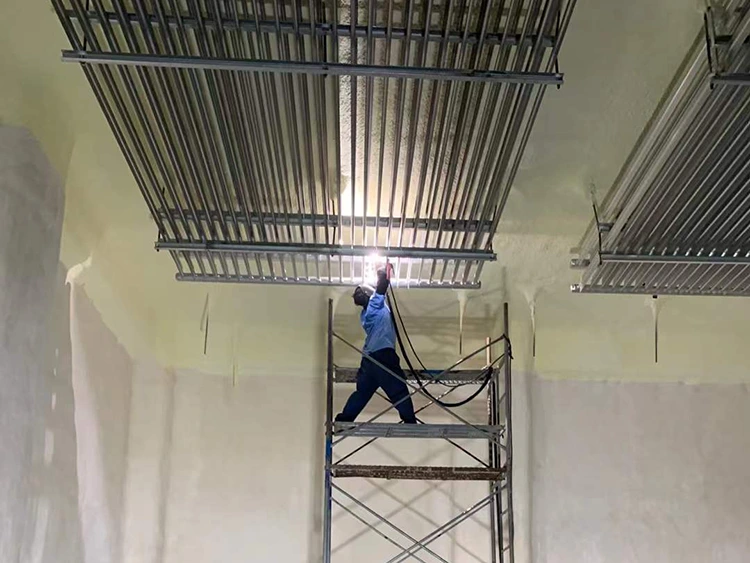

A: Het schoorsteeneffect is natuurlijke convectie in een koelcel met aluminium buizen. Koude lucht daalt door verticale lamellenkanalen terwijl warme lucht opstijgt, waardoor een efficiënte warmteoverdracht zonder ventilatoren mogelijk is. Correcte installatie (plafondafstand van 150–200 mm en vlakke ophanging) zorgt voor een continue natuurlijke circulatie.

Vraag 2: Hoe bereken ik het vereiste warmteoverdrachtsoppervlak?

A: Gebruik de formule A = Q / (K · Δt), waarbij K = 9–10 W/m²°C en Δt ≈ 10°C. Selecteer vervolgens de buisdiameter en het vintype:

φ25 2-vin = 0,29 m²/m

φ32 2-vin = 0,34 m²/m

φ32 3-vin = 0,495 m²/m

Onze in China gevestigde ingenieurs kunnen volledige berekeningen voor uw project uitvoeren.

Vraag 3: Waarom de buislengte met één doorgang beperken?

A: Een te grote lengte vergroot de drukval, waardoor de koelcapaciteit afneemt. Grenzen: φ25 = 80 m, φ32 = 100 m. Voor grotere winkels kunt u meerdere kortere parallelle doorgangen gebruiken bij Venturi-vloeistofdistributiefilialen.

Vraag 4: Kunnen aluminium buisspiralen worden gebruikt met ammoniak (R717)?

EEN: Ja. Aluminium is volledig ammoniak-compatibel. Lynxcool produceert batterijen met ammoniakkwaliteit in China met volledig aluminium fittingen en volledige druktests. Koper mag niet worden gebruikt.

Vraag 5: Wanneer en hoe moet ik ontdooien?

A: Aanbevolen triggers: vederlichte vorst ≥10 mm of hard ijs ≥5 mm. Meestal 2 à 4 cycli per 24 uur, met gebruik van elektrische verwarmingselementen. Het ontdooien eindigt via oppervlaktetemperatuursensor of timer. Handmatig ontdooien is mogelijk onder ongebruikelijke omstandigheden.

Vraag 6: Wat is een Venturi-vloeistofverdeler?

A: Een mondstukapparaat bij elke aftakkingsinlaat dat zorgt voor een gelijkmatige verdeling van het koelmiddel met behulp van het Venturi-effect. Voorkomt overstroming of uithongering van buizen, waardoor de efficiëntie van de verdamper wordt verbeterd en vloeistofslag wordt voorkomen.

Vraag 7: Hoe verhoudt een aluminium buisspiraal zich tot een ventilatorconvectorverdamper?

A: Fan-coils verlagen de temperatuur sneller en besparen plafondruimte. Aluminium pijpspiralen gebruiken geen ventilatorenergie, handhaven een hogere luchtvochtigheid (90–95% vs. 75–85%), verminderen droogverlies van het product en stabiliseren de temperatuur. Ideaal voor hoogwaardige voedings-, farmaceutische en toepassingen met hoge luchtvochtigheid.
