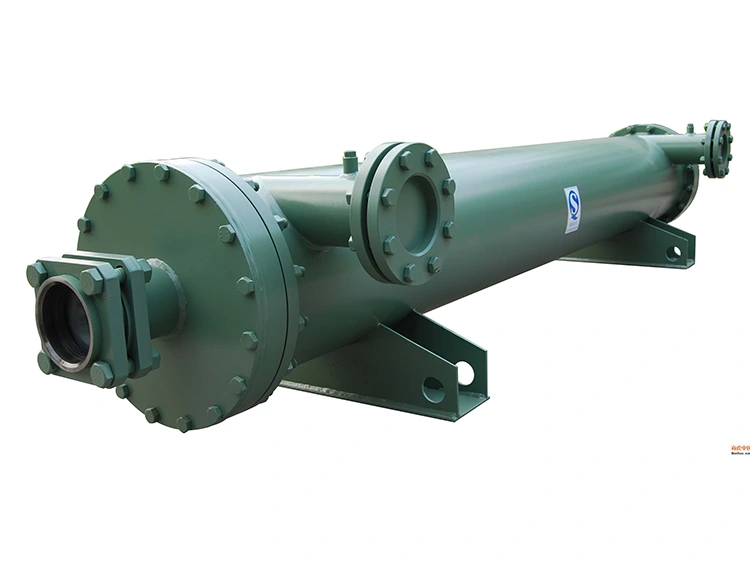

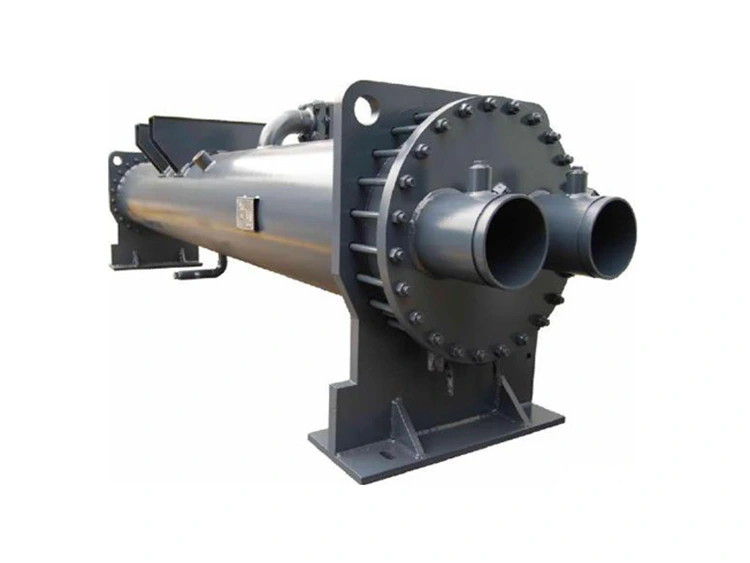

Shell-and-tube-verdamper

De Shell-and-Tube-verdamper is het voorkeursverdampertype voor systemen met een koelcapaciteit van meer dan 50 kW, waarbij de hoge thermische massa, tolerantie voor vuile of corrosieve procesvloeistoffen en het gemak van mechanisch onderhoud hem beslissende voordelen bieden ten opzichte van plaat-, spiraal- of hardgesoldeerde plaatalternatieven. Lynxcool ontwerpt en produceert elke Shell-and-Tube-verdamper volgens projectspecifieke thermische en drukvereisten, met ontwerpcodes die GB 151, ASME Sectie VIII Div. 1, en PED 2014/68/EU.

De standaard koudemiddelcompatibiliteit omvat ammoniak (R717), CO₂ (R744), HFC-mengsels (R22, R404A, R507A, R134a, R410A) en de volgende generatie HFO/HFC-mengsels (R448A, R449A, R452A). Aangepaste materiaalspecificaties zijn beschikbaar voor transkritische CO₂-circuits onder hoge druk en voor procesvloeistoffen buiten de standaard water/glycol-chemie.

Technische parameters

Toepassingsbereik

Industriële koeling

• Koelvaten voor koude opslag en gekoelde magazijnen — ondergelopen R717- of R744-circuits

•Blastvries- en spiraalvriezerglycolcircuits – lage temperatuur pekel tot -55 °C verdampt

•Met ammoniak verpakte schroefkoelmachines — DX- of overstroomde configuraties aan de buitenzijde

•CO₂-transkritische boostersystemen – hogedrukgaskoelers en verdampers

Proces- en industriële koeling

•Chemische reactormantelkoeling — corrosiebestendig titanium of 316L buizenbundels

•Kunststof spuitgiet- en extrusie-gekoeldwatercircuits

•Gistingstanks voor voedsel en dranken en koelcircuits voor pasteurisaties

•Farmaceutische proceskoeling in cleanrooms met GMP-compatibele oppervlakteafwerkingen

• Secundaire koeling met glycollus in datacenter (ontwerpen met hoog debiet, lage ΔT)

HVAC en stadskoeling

•Grote centrifugaal- en schroefkoelervaten — vervangt OEM-componenten of een zelfstandige upgrade

•Warmtewisselaarstations voor stadskoeling – water-naar-water- of koelmiddel-naar-water-toepassingen

•Hybride circuits met vrije koeling — hogedrukverdampers voor warmwaterterugwinning

Belangrijkste technische kenmerken

1. Overstroomde versus DX-shell-side configuratie

Lynxcool ontwerpt de Shell-and-Tube-verdamper in zowel overstroomde als directe expansie (DX) configuraties aan de schaalzijde. Ondergelopen verdampers handhaven een niveau van vloeibaar koelmiddel over de volledige buizenbundel, waardoor het bevochtigde oppervlak wordt gemaximaliseerd en de totale warmteoverdrachtscoëfficiënten (U) 20 – 35% hoger zijn dan DX bij dezelfde buisgeometrie. Ze zijn de standaardkeuze voor ammoniaksystemen en grote HFK-schroefkoelmachines. DX-configuraties worden toegepast waar minimalisatie van de vloeistofvulling van cruciaal belang is: CO₂-veiligheidszones, HFO-systemen met een laag GWP of modulaire koelmachines waarbij controle van de koelmiddelvoorraad een wettelijke vereiste is.

2. Verbeterde buisoppervlakgeometrie

Standaard koperen buizen zijn gespecificeerd met een inwendig gegroefd (micro-vin) profiel aan de water-/proceszijde, waardoor het interne bevochtigde gebied met 60 – 80% wordt vergroot ten opzichte van een gladde boring en turbulentie wordt veroorzaakt bij lagere Reynolds-getallen. Het externe oppervlak aan de koelmiddelzijde maakt gebruik van een laag vinprofiel (26 fpi) dat het kernkookgebied vergroot en het begin van uitdroging vermindert. Voor met ammoniak overstroomde toepassingen worden gladde externe buizen gebruikt om het meesleuren van vloeistoffen te voorkomen; de grotere beluitlaatdiameter van NH₃ profiteert van een onbelemmerd extern oppervlak.

3. Multi-pass-buisopstelling

Ontwerpen met één doorgang minimaliseren de drukval in toepassingen met een hoog debiet en een lage ΔT (datacenterkoeling, stadskoeling). Ontwerpen met twee doorgangen en vier doorgangen verhogen de snelheid aan de buiszijde bij lagere stroomsnelheden, waardoor een turbulente stroming (Re > 10.000) en hoge filmcoëfficiënten behouden blijven, zelfs bij deellast. De doorgangsconfiguratie wordt geselecteerd tijdens het thermisch ontwerp om tegelijkertijd te voldoen aan projectspecifieke ΔT-, drukval- en pompenergiedoelen.

4.  Drukvattechniek en naleving van de code

Elke Shell-and-Tube-verdamperbehuizing is vervaardigd uit gecertificeerde drukvatplaat (Q345R of SA-516 Gr.70), radiografisch getest op de langsnaden (RT Grade II) en hydrostatisch getest bij 1,25× ontwerpdruk vóór isolatie. Buis-naar-buisplaatverbindingen zijn door rollen geëxpandeerd en afgedicht gelast voor ammoniakservice. Inspectie door derden door CCS, TÜV of Bureau Veritas is op aanvraag mogelijk. Bij elke unit worden volledige materiaaltestrapporten (MTR's), laskaarten en druktestcertificaten geleverd.

5. Corrosiebescherming en materiaalflexibiliteit

Corrosiebescherming aan de schaalzijde is inherent aan de omgeving van koelvloeistof. Het materiaal aan de buiszijde wordt geselecteerd op basis van de procesvloeistof: standaard TP2-koper voor schoon gekoeld water; 316L roestvrij staal voor milde zuren, chloorwater of voedselveilige circuits; titanium klasse 2 voor zeewater, brak water of agressieve chemische toepassingen; kopernikkel 90/10 voor maritieme toepassingen. Het buisplaatmateriaal is afgestemd op de buislegering om galvanische koppeling te elimineren.

6.  Fabrieksmontage en testen

Elke Shell-and-Tube-verdamper wordt vóór verzending volledig geassembleerd, geïsoleerd en op druk getest in de Lynxcool-fabriek. Verbindingsflenzen zijn op maat geboord volgens de leidingspecificaties van de klant. In de fabriek aangebrachte polyurethaanisolatie met gesloten cellen (standaard 50 mm, 75 mm voor gebruik bij lage temperaturen onder -20 °C verdamping) elimineert isolatiewerkzaamheden ter plaatse en zorgt voor een consistente integriteit van de vochtbarrière. Eenheden worden verzonden met stikstofvulling (0,05 – 0,1 MPa) om interne oxidatie tijdens transport en opslag te voorkomen.

Waarom samenwerken met Lynxcool

•Projectspecifiek thermisch ontwerp: elke Shell-and-Tube-verdamper is afgestemd op uw exacte belasting, vloeistofeigenschappen, vervuilingsfactoren en toelaatbare drukval - niet geselecteerd uit een vaste catalogus

•Fabricagemogelijkheden voor meerdere codes: GB 151, ASME VIII Div. 1 en PED 2014/68/EU vanuit één enkele fabriek, waardoor het aantal leveranciers op internationale projecten afneemt

•Volledige koelmiddelcompatibiliteit: ammoniak, CO₂ transkritisch, HFK en HFO-mengsels van de volgende generatie, allemaal ondersteund door de juiste materiaal- en afdichtingsspecificaties

•Gedocumenteerd kwaliteitspakket: MTR's, radiografische testrapporten, hydrostatische testcertificaten en typeplaatjegegevens worden standaard meegeleverd - geen extra kosten

•Geïntegreerde isolatie en coating: in de fabriek afgewerkte eenheden arriveren klaar om te worden aangesloten, waardoor onderaannemingen voor lokale isolatie en QA-lacunes worden geëlimineerd

•Expertise op het gebied van vervanging en retrofit: Lynxcool kan een drop-in-vervanging voor elk OEM-koelervat opnieuw ontwerpen, met passend flenspatroon, schaalvoetafdruk en mondstukoriëntatie om stilstand van de fabriek tijdens vervanging te minimaliseren

•In China geproduceerd kostenvoordeel: 25 – 40% lager dan vergelijkbare Europese drukvatfabrikanten met vergelijkbare gecertificeerde kwaliteitsniveaus, met ASME U-stempel en PED CE-markering beschikbaar

Veelgestelde vragen

Vraag: Wat is het verschil tussen een overstroomde en een DX-shell-and-tube-verdamper?

A: In een ondergelopen verdamper bevat de schaal een plas vloeibaar koelmiddel dat de gehele buizenbundel onderdompelt; koelmiddel kookt vanaf het vloeistofoppervlak naar boven, waardoor het bevochtigde oppervlak en de warmteoverdrachtscoëfficiënten worden gemaximaliseerd. In een DX-verdamper (directe expansie) doseert het expansieventiel koelmiddel in de schaalinlaat en wordt het koelmiddel volledig verdampt voordat het de uitlaat bereikt; de vloeistoflading is aanzienlijk lager. Overstroomde ontwerpen bereiken 20-35% betere U-waarden en hebben de voorkeur voor ammoniak- en grote HFK-systemen. DX-ontwerpen worden gekozen wanneer het minimaliseren van de koudemiddelvoorraad een prioriteit is.

Vraag: Welk slangmateriaal moet ik opgeven voor mijn procesvloeistof?

A: Voor schoon gekoeld water of glycol is standaard TP2-koper de meest kosteneffectieve keuze. Voor milde zuren, gechloreerd koeltorenwater of circuits die met voedsel in aanraking komen, specificeert u roestvrij staal 316L. Voor zeewater, brak water of agressieve chemicaliën biedt titanium klasse 2 de beste corrosieweerstand. De thermische ingenieurs van Lynxcool zullen de materiaalcompatibiliteit bevestigen aan de hand van uw vloeistofchemierapport voordat ze de fabricagetekening uitbrengen.

Vraag: Kunt u een vervangend vat vervaardigen voor een bestaand koelmachinemerk?

A: Ja, dit is een van onze meest voorkomende projecttypen. Geef de gegevens van het OEM-typeplaatje, de tekening van de aansluitflens en de afmetingen van de behuizing op, en Lynxcool zal een drop-in vervanging ontwerpen die overeenkomt met de oorspronkelijke thermische belasting en alle mechanische interfaces. Retrofit-units worden doorgaans binnen 8 tot 12 weken geleverd en de installatie is direct te vervangen, waardoor de stilstand van de fabriek tot een minimum wordt beperkt.

Vraag: Welke vervuilingsfactoren gebruiken jullie bij thermisch ontwerp?

A: Standaard vervuilingsfactoren volgen de TEMA-normen: 0,000088 m²·K/W (0,0005 hr·ft²·°F/BTU) voor schone gekoeldwaterbuiszijde en 0,000176 m²·K/W (0,001) voor koeltorencondensorwater. Klanten kunnen projectspecifieke vervuilingstoeslagen specificeren; we nemen ze rechtstreeks op in het thermische model van HTRI of Bell-Delaware en documenteren ze op het gegevensblad.

Vraag: Wat is de maximale werkdruk voor transkritische CO₂-service?

A: Voor de CO₂-hogedrukzijde (gaskoeler) ontwerpt Lynxcool een ontwerpdruk van 12 MPa met behulp van SA-516 Gr.70-schaalplaat en hogedrukbuizen van koolstofstaal of roestvrij staal, vervaardigd volgens ASME VIII Div. 1. Voor de lagedrukverdamperzijde van een CO₂-boostersysteem is een standaard 4,0 MPa-ontwerp doorgaans voldoende. Beide vallen binnen het huidige codebereik van de fabriek.

Vraag: Hoe is de Shell-and-Tube-verdamper geïsoleerd en kan de isolatie worden verwijderd voor onderhoud?

A: In de fabriek aangebracht 50 mm polyurethaanschuim met gesloten cellen (75 mm voor gebruik onder -20 °C) is aan de buitenkant van de schaal gebonden en afgewerkt met een met glasvezel versterkte mantel. Beide eindkappen (waterkasten) zijn niet geïsoleerd of voorzien van verwijderbare isolatiepads, waardoor toegang tot de buizenbundel mogelijk is voor mechanische reiniging of buisinspectie zonder de hoofdisolatie te slopen. Het aansluiten van buizen of het vervangen van bundels kan ter plaatse worden uitgevoerd zonder terugwinning van koelmiddel uit de schaalzijde, als de unit geïsoleerd en afgetapt is.

Vraag: Welke doorlooptijd en welk documentatiepakket mogen we verwachten?

A: Standaardunits (DN 200 – DN 800, koperen buizen, GB 151-code): 4 – 6 weken vanaf goedkeuring van de tekening. Grote of speciale materiaaleenheden (DN 1.000+, titanium, ASME U-stempel, PED): 8 – 14 weken. Standaarddocumentatiepakket: algemene opstellingstekening, thermisch gegevensblad, materiaaltestrapporten, laskaart, radiografisch testrapport, hydrostatisch testcertificaat, wrijven van het naamplaatje en paklijst. Inspectiecertificaten van derden (TÜV, BV, CCS) worden bij de bestelling meegeleverd.
