Stalen verdamperplank met kale buis

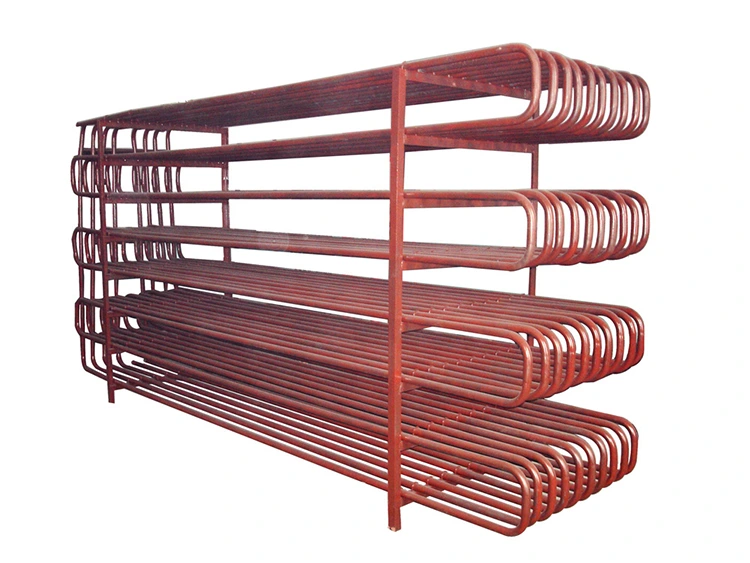

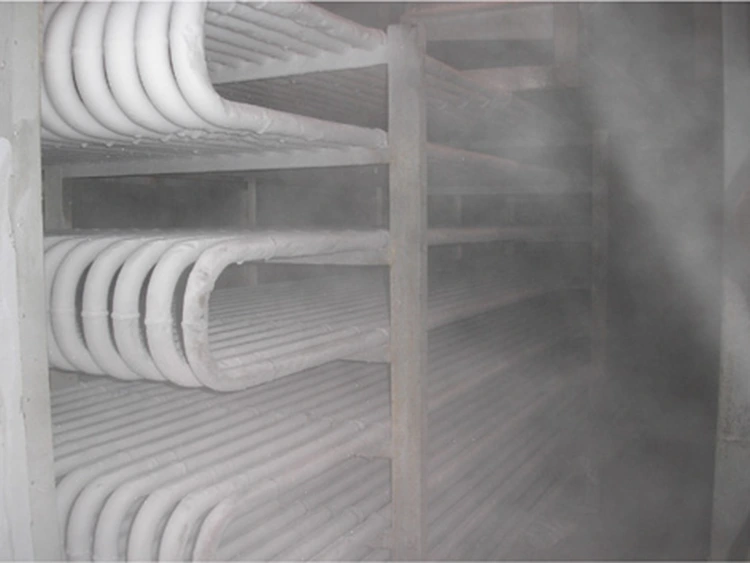

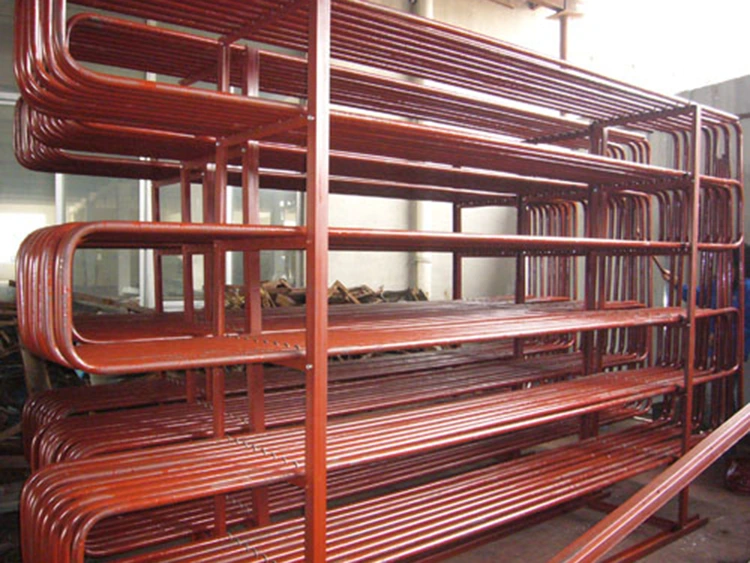

Lynxcool's Steel Bare-Tube Evaporator Shelf is een duurzaam, langdurig statisch verdampersysteem dat bestaat uit meerdere lagen evenwijdige blanke stalen buizen verbonden door U-vormige retourbochten aan de uiteinden, allemaal gelast op een stevig stalen frame. Het koelmiddel verdampt direct in de stalen buizen, die tegelijkertijd dienen als koeloppervlak en als dragende stelling; Pallets of producten worden er direct op geplaatst, wat een zeer efficiënte warmteoverdracht mogelijk maakt.

Vergeleken met verdampers met aluminium platen of lamellen biedt deze structuur met stalen buizen superieure weerstand tegen schokken en buigen, vereist geen precisielassen en beschikt over een hoog draagvermogen, waardoor het ideaal is voor zware palletopslag, grootschalige koelopslagfaciliteiten en fabrieken voor de verwerking van zeevruchten. Het ventilatorloze ontwerp met natuurlijke convectie zorgt voor een koeleffect dat wordt gekenmerkt door nul energieverbruik, hoge luchtvochtigheid en minimale temperatuurschommelingen.

Plaats van vervaardiging: Qingdao, China

Toepasselijke soorten koude opslag: met ammoniak gekoelde koelhuizen, visruimen, snelvriezers, vleesopslagfaciliteiten

Materiaal: koolstofstaal

Levensduur: 20-40 jaar

Technische parameters

Elke stalen verdamperplank met kale buis ondergaat een druktest in onze fabriek in China en gaat vergezeld van uitgebreide kwaliteitsinspectie, las- en materiaalrapporten, evenals een installatie- en onderhoudshandleiding.

Op welke gebieden kan dit product worden gebruikt?

1. Grootschalige ammoniakkoude opslag en gepalletiseerde koeling

Stalen verdamperrekken met kale buizen zijn geschikt voor de opslag van vlees, zuivelproducten, vis en diepvriesproducten en zijn geschikt voor configuraties met zowel volledige als halve pallets. Het beschikt over zeer efficiënte directe ammoniakverdampingskoeling en is ontworpen om zware belastingen te weerstaan.

2. Visruimen van vissersvaartuigen

Ideaal voor het koelen van hele vis, visblokken en gezouten vis. Dit systeem is ontworpen om romptrillingen en zeewatercorrosie te weerstaan. Opties voor oppervlaktebehandeling zijn onder meer thermisch verzinken of epoxycoating.

3. Koude opslag- en snelvriesruimtes voor vlees

Dit systeem is ontworpen voor de opslag van in stukken gesneden rund- en varkensvlees – of het nu aan haken wordt gehangen of op pallets wordt geplaatst – en beschikt over een draagvermogen dat aanzienlijk hoger is dan dat van verdampers met aluminium platen of lamellen, terwijl het tegelijkertijd een uitstekende natuurlijke convectiekoeling biedt.

4. Retrofitting en vervanging van koude opslag

Deze oplossing is geschikt voor het vervangen van verouderde verdampers en biedt aangepaste afmetingen, verbeterde wanddikte en moderne koelaansluitingsinterfaces.

5. Pekelkoeltanks en dompelverdampers

Dit systeem is voorzien van stalen buizen die rechtstreeks in het pekelkoelmiddel zijn ondergedompeld en zorgt voor een uiterst efficiënte warmte-uitwisseling. Het is gemaakt van koolstofstaal dat compatibel is met zowel ammoniak als pekel en is verkrijgbaar in aangepaste ontwerpen.

Belangrijkste technische kenmerken

1. Gelaste stalen buisstructuur: integreert dragende en koelfuncties; biedt een levensduur van 20-40 jaar, waardoor de kwetsbaarheidsproblemen die gepaard gaan met aluminiumplaten worden geëlimineerd.

2. Compatibiliteit met ammoniakkoeling: Gemaakt van koolstofstaal dat bestand is tegen ammoniakcorrosie, waardoor het ideaal is voor gebruik in grootschalige op ammoniak gebaseerde koelopslagfaciliteiten en visruimen.

3. Heetgasontdooiing: de voorkeursmethode voor ammoniaksystemen; het hergebruikt compressorenergie, waardoor een hoge energie-efficiëntie wordt gegarandeerd.

4. Natuurlijke convectiekoeling: vereist geen ventilatoren, waardoor een hoge luchtvochtigheid behouden blijft en temperatuurschommelingen worden geminimaliseerd.

5. Robuust ontwerp: ondersteunt een draagvermogen van 200–2000 kg per laag, waardoor directe plaatsing van pallets mogelijk is.

6. Anticorrosiebehandeling: voorzien van thermisch verzinkte of epoxy-anticorrosieverf, aangepast aan specifieke omgevingsomstandigheden.

Waarom kiezen voor Lynxcool stalen verdamperplanken met kale buizen?

1. Certificering drukvatlassen: gelast door gecertificeerde professionals in overeenstemming met ASME IX, EN 287 en GB 150. Elke eenheid wordt vóór verzending hydraulisch getest.

2. Aangepaste afmetingen voor koude opslag: ontworpen om te passen bij de indeling van uw koelruimte, pallethoogte en leidingconfiguratie.

3. Expertise op het gebied van ammoniaksystemen: geoptimaliseerd voor verdampingsdruk, ontdooicycli, olieretour en vloeistofdistributie.

4. Ervaring in de maritieme en zware industrie: geschikt voor vissersvaartuigen en industrieel gebruik, met anti-vibratie en anti-corrosie ontwerp, dat voldoet aan de classificatienormen.

5. Concurrerende Chinese prijzen: 20-35% lagere kosten dan vergelijkbare Europese producten met consistente kwaliteit.

Veelgestelde vragen

Vraag: Wat is het verschil tussen stalen buisstellingen en aluminium platte stellingen?

A: Beide gebruiken ventilatorloze verdampers. Stalen buisrekken maken gebruik van meerdere stalen buizen als draagstructuur en koelmiddelstroomkanalen. Dankzij de robuuste structuur en het hogere gewicht zijn ze ideaal voor gepalletiseerde goederen, ammoniakkoelsystemen en maritieme omgevingen. Aluminium platte rekken maken gebruik van een glad, vlak oppervlak. Door het lagere gewicht zijn ze beter geschikt voor de opslag van producten met een platte bodem, zoals visfilets, gepalletiseerde verpakkingen of farmaceutische producten, en hebben ze ook een uitstekende thermische geleidbaarheid. Lynxcool produceert beide typen stellingen en geeft professioneel keuzeadvies op basis van specifieke toepassingsscenario’s.

Vraag: Waarom wordt koolstofstaal, in plaats van aluminium, doorgaans gebruikt voor koelstellingen met ammoniak?

A: Staal heeft een hogere trek- en vloeigrens, waardoor het gebruik van buizen met een kleinere diameter mogelijk is bij het dragen van zware belastingen (500–1.000 kg per laag). Aluminium wordt doorgaans gebruikt voor lichtere goederen; en koper wordt, vanwege zijn onverenigbaarheid met ammoniak, nooit gebruikt in ammoniakkoelsystemen.

Vraag: Wat is het werkingsprincipe van het ontdooien van hete ammoniak?

A: Ammoniakdamp met hoge temperatuur uit de compressor stroomt door de leidingen in het rek, waardoor de rijp smelt door latente warmte vrij te geven. De gecondenseerde vloeibare ammoniak stroomt vervolgens terug naar het koelsysteem. De gehele ontdooicyclus duurt doorgaans 20-45 minuten en is energiezuiniger dan elektrisch ontdooien.

Vraag: Welk oppervlaktebehandelingsproces wordt aanbevolen voor maritieme omgevingen of gekoelde ruimen van vissersvaartuigen?

A: Wij adviseren een combinatie van “thermisch verzinken + dubbellaagse anticorrosiecoating”: eerst een zinkrijke epoxyprimer aanbrengen, daarna een epoxy toplaag met hoge filmdikte. Als de applicatieomgeving extreem zwaar is, raden we aan een extra laag polyurethaan- of polyurea-topcoat aan te brengen. Specifieke anticorrosiespecificaties moeten worden aangepast op basis van het scheepstype en de feitelijke bedrijfsomstandigheden.

Vraag: Kunnen jullie vervangende racks leveren op basis van de afmetingen van bestaande apparatuur?

EEN: Ja. Geef de specifieke afmetingen van de bestaande rekken op, het gebruikte type koelmiddel en gedetailleerde informatie over de aansluitinterfaces. Lynxcool maakt vervolgens op basis van deze informatie maattekeningen en legt deze ter bevestiging aan de klant voor voordat de productie wordt gestart. De productiecyclus (levertijd) bedraagt ​​doorgaans 5–9 weken.

Vraag: Kunnen de rekken gepalletiseerde goederen ondersteunen?

EEN: Ja. Wij bieden stellingplanken aan die compatibel zijn met standaardpallets en geschikt zijn voor pallets van 800×1.200 mm of 1.000×1.200 mm. Standaardstellingen hebben een nominaal draagvermogen van 500–1.500 kg per plank; voor ladingen boven de 2.000 kg bieden wij ook structureel versterkte maatwerkoplossingen. Voor niet-standaard maatwerk leveren wij overeenkomstige constructiemechanische berekeningen.

Vraag: Waar worden deze stalen verdamperplanken met kale buizen vervaardigd? Aan welke kwaliteitsnormen voldoen ze?

A: Deze producten zijn ontworpen en vervaardigd in onze fabriek in China, die ISO 9001-gecertificeerd is voor het kwaliteitsmanagementsysteem. Kwaliteitsborging (QA) omvat gecertificeerde lassers, materiaaltesten, 100% hydrostatische testen, oppervlakte-inspectie en dimensionale verificatie. Alle relevante documenten worden bij de goederen geleverd.
